Montagens com Resfriadores Microtermelétricostornaram-se uma solução crítica para indústrias que exigem gerenciamento de temperatura compacto, preciso e confiável. De detectores infravermelhos e sistemas de laser a equipamentos de imagens médicas e sensores industriais, esses conjuntos de resfriamento ajudam a estabilizar componentes sensíveis à temperatura, ao mesmo tempo que melhoram o desempenho do sistema e prolongam a vida útil operacional.
Este artigo explica como funcionam os conjuntos de resfriamento microtermelétricos, suas vantagens, aplicações comuns na indústria, principais considerações de projeto, seleção de materiais, desafios térmicos e tendências futuras de desenvolvimento. Ele também fornece orientação prática para engenheiros, compradores OEM e projetistas de sistemas que buscam soluções confiáveis de gerenciamento térmico.

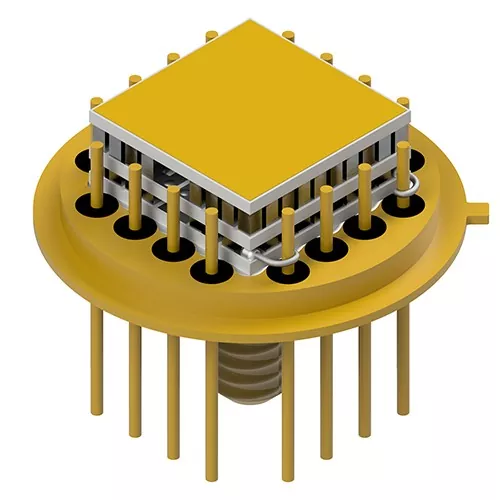

Conjuntos com Coolers Microtermelétricos são sistemas compactos de gerenciamento térmico projetados para controlar com precisão a temperatura de componentes eletrônicos e ópticos altamente sensíveis. Esses conjuntos normalmente integram módulos microtermelétricos, dissipadores de calor, sensores, materiais de interface térmica e circuitos de controle eletrônico em um único pacote compacto.
Ao contrário dos sistemas de refrigeração convencionais que dependem de compressores e refrigerantes, os resfriadores termoelétricos usam o efeito Peltier para transferir calor de um lado para o outro do dispositivo quando a corrente elétrica flui através de materiais semicondutores.
Conjuntos de resfriamento microtermelétricos são especialmente valiosos em aplicações onde:
Esses sistemas são comumente integrados em sensores infravermelhos, diodos laser, câmeras CCD, instrumentos biomédicos, detectores aeroespaciais e dispositivos de comunicação óptica.
O princípio operacional básico por trás dos resfriadores microtermelétricos é o efeito termoelétrico. Quando a corrente contínua passa pelas junções semicondutoras, o calor é absorvido de um lado e liberado no lado oposto.
O lado frio resfria o componente alvo, enquanto o lado quente dissipa o calor através de um dissipador de calor ou dissipador térmico.
| Componente | Função |
|---|---|
| Módulo Termoelétrico | Transfere calor usando corrente elétrica |
| Dissipador de calor | Dissipa o calor do lado quente |
| Sensor de temperatura | Monitora a temperatura do sistema |
| Circuito Controlador | Regula o desempenho de resfriamento |
| Material de interface térmica | Melhora a eficiência da transferência de calor |
Como a resposta de resfriamento é controlada eletricamente, esses conjuntos podem alcançar uma regulação de temperatura extremamente precisa em frações de grau Celsius.
Os conjuntos de resfriamento microtermelétricos oferecem múltiplas vantagens que os métodos tradicionais de resfriamento muitas vezes não conseguem alcançar.
Os conjuntos Micro TEC são altamente compactos, tornando-os adequados para eletrônicos portáteis, sensores miniaturizados e equipamentos com espaço limitado.
Esses conjuntos fornecem regulação de temperatura altamente estável, o que é essencial para a precisão do detector e estabilidade óptica.
A ausência de compressores ou componentes mecânicos reduz a vibração, o ruído e os requisitos de manutenção.
Os sistemas microtermelétricos podem ajustar rapidamente a temperatura com base em condições operacionais dinâmicas.
Os benefícios adicionais incluem maior vida útil do sistema, menores custos de manutenção, redução dos riscos de contaminação e operação confiável sob condições ambientais adversas.
Conjuntos com Resfriadores Microtermelétricos são amplamente utilizados em indústrias que dependem de precisão térmica e condições operacionais estáveis.
| Indústria | Aplicações Típicas |
|---|---|
| Equipamento Médico | Sistemas de PCR, detectores de imagem, biossensores |
| Fotônica | Diodos laser, transceptores ópticos |
| Defesa e Aeroespacial | Imagens infravermelhas, sistemas de visão noturna |
| Pesquisa Científica | Detectores de precisão e instrumentos analíticos |
| Telecomunicações | Módulos de transmissão de fibra óptica |
| Automação Industrial | Sensores e sistemas de inspeção de alta precisão |
A crescente demanda por eletrônicos miniaturizados e sistemas ópticos avançados continua a impulsionar a rápida adoção de conjuntos de resfriamento termoelétricos em todo o mundo.
Um conjunto de resfriamento termoelétrico de alto desempenho combina vários elementos de engenharia em uma solução integrada.
O projeto geral da montagem deve equilibrar eficiência de resfriamento, resistência térmica, consumo de energia elétrica e limitações de tamanho físico.
A integração cuidadosa do sistema ajuda a evitar vazamento térmico, condensação e instabilidade de desempenho.
A seleção do conjunto de resfriamento microtermelétrico correto requer a avaliação de vários fatores térmicos e operacionais.
Os engenheiros devem avaliar cuidadosamente:
A seleção inadequada pode levar a resfriamento insuficiente, instabilidade térmica, danos por condensação ou consumo excessivo de energia.
Para aplicações de detectores altamente sensíveis, os conjuntos personalizados geralmente oferecem melhor desempenho do que os módulos padrão disponíveis no mercado, pois otimizam os caminhos térmicos e minimizam o estresse mecânico.
Embora os conjuntos microtermelétricos forneçam uma precisão excepcional, vários desafios de engenharia devem ser enfrentados.
Quando as temperaturas caem abaixo dos níveis de ponto de orvalho ambiente, pode ocorrer condensação de umidade e danificar potencialmente os componentes eletrônicos sensíveis.
A remoção eficiente do calor do lado quente é crítica. A má dissipação de calor reduz a eficiência do resfriamento e pode superaquecer o sistema.
Ciclos repetidos de aquecimento e resfriamento podem criar tensão mecânica nas juntas de solda e nos materiais semicondutores.
Os resfriadores microtermelétricos nem sempre são tão eficientes em termos energéticos quanto os sistemas baseados em compressores para grandes cargas de resfriamento. A otimização adequada do sistema é essencial.
A simulação térmica avançada e o projeto de montagem cuidadoso ajudam a minimizar esses riscos e, ao mesmo tempo, melhoram a confiabilidade a longo prazo.
A seleção de materiais desempenha um papel importante na eficiência e durabilidade dos conjuntos de resfriamento termoelétrico.
| Material | Propósito |
|---|---|
| Telureto de Bismuto | Alta eficiência termoelétrica |
| Nitreto de Alumínio | Excelente condutividade térmica e isolamento |
| Cobre | Transferência de calor eficiente |
| Substratos Cerâmicos | Isolamento elétrico e estabilidade estrutural |
| Almofadas Térmicas de Grafite | Condução de calor de interface aprimorada |
A moderna engenharia de materiais continua melhorando a eficiência do resfriamento, a capacidade de miniaturização e a durabilidade a longo prazo.
| Recurso | Resfriamento microtermelétrico | Resfriamento de Compressor Tradicional |
|---|---|---|
| Barulho | Silencioso | Ruído mecânico presente |
| Vibração | Nenhum | Possível vibração |
| Tamanho | Compactar | Sistemas maiores |
| Precisão | Muito alto | Moderado |
| Manutenção | Baixo | Mais alto |
| Refrigerantes | Não obrigatório | Obrigatório |
Para sistemas compactos e de alta precisão, os conjuntos termoelétricos geralmente fornecem desempenho superior, apesar da eficiência de resfriamento em grande escala um pouco menor.
O futuro dos conjuntos de resfriamento microtermelétricos está fortemente conectado aos avanços na eletrônica miniaturizada, sistemas de inteligência artificial, instrumentação aeroespacial e tecnologias de comunicação óptica de próxima geração.
As tendências emergentes incluem:
À medida que a eletrônica de precisão continua evoluindo, os requisitos de estabilidade térmica se tornarão ainda mais exigentes, aumentando ainda mais a importância de conjuntos microtermelétricos avançados.
Sim. Dependendo do projeto do sistema e da carga térmica, muitos conjuntos termoelétricos podem atingir temperaturas abaixo de 0°C.
Sim. Como não contêm peças móveis, geralmente oferecem excelente confiabilidade a longo prazo com manutenção mínima.
Imagens médicas, aeroespacial, fotônica, telecomunicações, automação industrial e instrumentação científica dependem fortemente do resfriamento termoelétrico de precisão.
Absolutamente. Muitos fabricantes fornecem conjuntos de resfriamento personalizados otimizados para cargas térmicas, dimensões, condições ambientais e requisitos de integração específicos.
O desempenho do dissipador de calor é extremamente importante porque a dissipação de calor ineficiente pode reduzir drasticamente a eficiência do resfriamento e a estabilidade geral do sistema.
Conjuntos com Coolers Microtermelétricos tornaram-se uma tecnologia indispensável para a moderna eletrônica de precisão e sistemas de gerenciamento térmico. Sua estrutura compacta, operação sem vibrações, regulação precisa de temperatura e longa vida útil operacional os tornam ideais para aplicações exigentes em diversos setores.
À medida que a tecnologia continua avançando em direção a uma maior densidade de integração e maior sensibilidade térmica, os conjuntos de resfriamento termoelétricos projetados profissionalmente desempenharão um papel ainda mais crítico na manutenção da estabilidade do desempenho e da confiabilidade do equipamento.
Tecnologia Co. de Fuzhou X-Meritan, Ltd.é especializada em soluções avançadas de resfriamento microtermelétrico projetadas para sistemas detectores de alto desempenho, dispositivos ópticos e aplicações de precisão industrial. Com amplo conhecimento em engenharia e recursos de gerenciamento térmico personalizados, a empresa ajuda clientes globais a obter desempenho de resfriamento confiável e eficiente.
Contate-noshoje para discutir montagens personalizadas com resfriadores microtermelétricos para seus detectores, sistemas ópticos, equipamentos médicos ou aplicações industriais.
