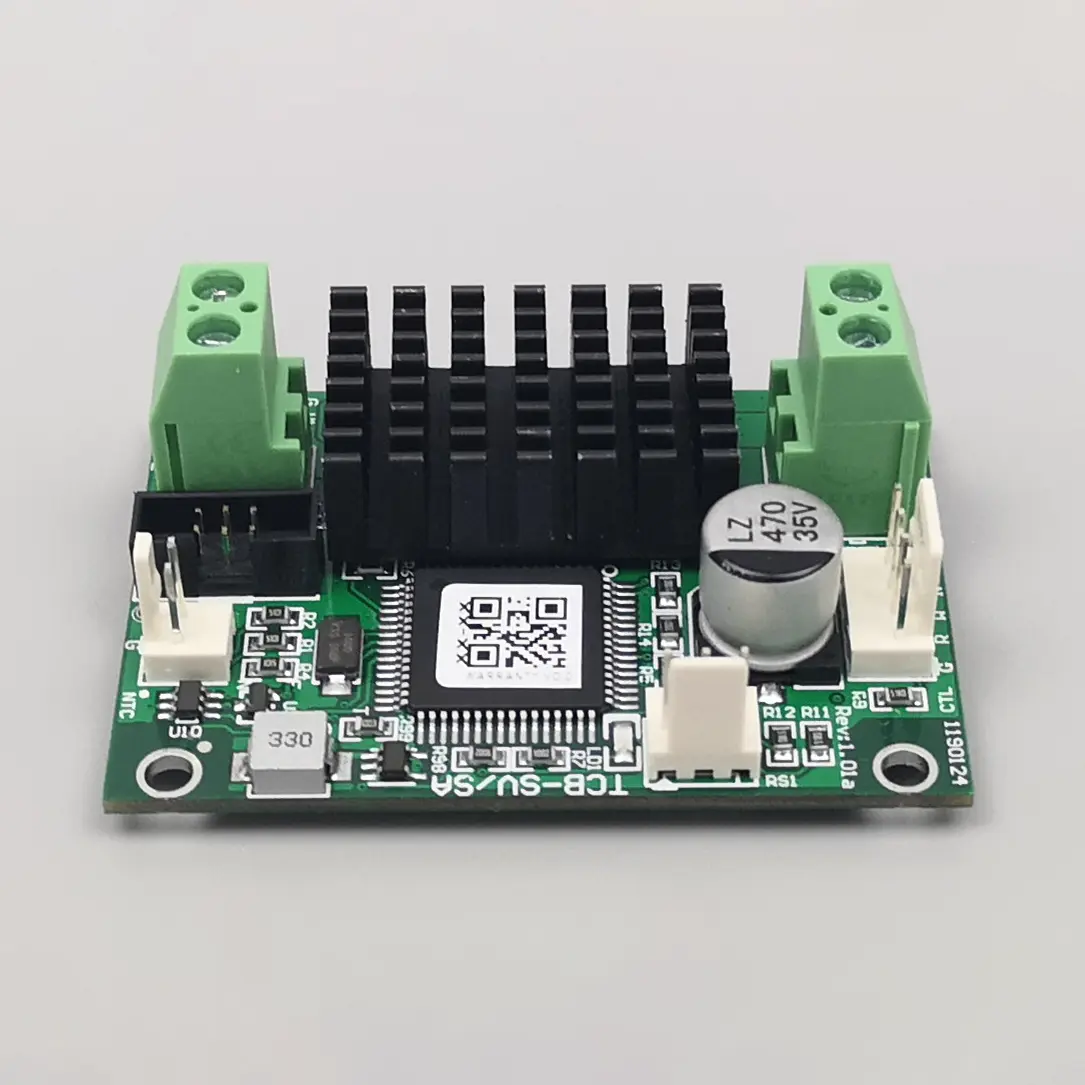

OControlador de temperatura TCB-SV para Micro TECsemergiu como um divisor de águas no gerenciamento térmico hiperlocal. Projetado para resfriadores termoelétricos (TECs) ultracompactos, este controlador oferece direção de corrente de alta resolução e estabilidade abaixo de milikelvin. Neste mergulho profundo, examinamos sua arquitetura, prós/contras, usos no mundo real e respondemos a perguntas frequentes de engenharia. Fuzhou X-Meritan Technology Co., Ltd. integra este controlador em sistemas fotônicos e biomédicos de última geração. Esteja você trabalhando em LiDAR ou amplificação de DNA, o TCB‑SV oferece uma combinação atraente de tamanho e precisão.
🔬 O que define o Controlador de Temperatura TCB-SV para Micro TECs?
Como sua arquitetura de controle supera os PIDs de uso geral?
O TCB-SV não é um PID genérico; ele emprega um loop feedforward adaptativo mais saída linearizada para cargas de micro-ohm. Aborda diretamente a resistência parasitária presente em elementos Peltier miniaturizados. A Fuzhou X-Meritan Technology Co., Ltd. testou-o com TECs de filme fino (até 2x2 mm) e observou ondulação < 0,002°C. Sua saída bipolar elimina a banda morta, tornando-o ideal para ciclos criogênicos ou de aquecimento próximos à temperatura ambiente. Além disso, oControlador de temperatura TCB-SV para Micro TECsinclui interfaces I2C e analógicas, para que se encaixe perfeitamente em instrumentos compactos.
⚙️ Principais recursos: como o TCB-SV eleva o desempenho do micro TEC
Que números de estabilidade os engenheiros podem esperar dos micro TECs?
Em colaboração com os primeiros adotantes,Tecnologia Co. de Fuzhou X-Meritan, Ltd.desvio de longo prazo documentado abaixo de ±0,005°C durante 24 horas usando um micro TEC de 0,8 A. O controlador emprega detecção ADC de 24 bits e um filtro de suavização PWM rápido. Mesmo com cargas térmicas tão pequenas quanto 0,2 J/K, não ocorre oscilação. A tabela abaixo compara o TCB-SV com controladores de temperatura convencionais:
| Parâmetro |
TCB-SV (otimizado para Micro TEC) |
Controlador de bancada padrão |
| Min. Resolução atual do TEC |
0,5 mA |
5–10 mA (típico) |
| Estabilidade de temperatura (faixa de 10mK) |
±0,002°C |
±0,05°C |
| Fator de forma |
Módulo 30 x 30 mm |
½ rack 4U |
| Saída bipolar/linear |
Sim, cruzamento zero contínuo |
Muitas vezes unipolar ou relé |
📊 Controlador de temperatura TCB-SV: vantagens e limitações
Por que escolher isso – e onde você deve ser cauteloso?
| ✅ Pontos fortes |
⚠️ Compensações |
- Resolução de corrente ultrafina (ideal para µTECs)
- Ruído extremamente baixo: <1 µV no sensor
- PID adaptativo com resposta em microssegundos
- Montagem SMD compacta, fácil incorporação
- Ampla fonte de 5-28 V, alta eficiência
|
- Saída máxima 2 A (não para TECs grandes)
- Requer ajuste de firmware para TECs exóticos
- Sem display gráfico integrado (somente remoto)
- Sensível ao layout de capacitância de entrada
- Custo mais elevado do que os controladores on-off básicos
|
Apesar do maior investimento inicial,Tecnologia Co. de Fuzhou X-Meritan, Ltd.enfatiza que o custo total de propriedade cai devido à economia de energia e à redução das iterações térmicas no alinhamento fotônico.
🔄 Ciclagem térmica dinâmica com micro TECs
O TCB-SV consegue lidar com aquecimento/resfriamento alternados rápidos sem overshoot?
Sim - um dos recursos inovadores doControlador de temperatura TCB-SV para Micro TECsé o seu “feedforward de velocidade térmica”. Na estabilização de comprimento de onda de PCR ou laser, muitas vezes é necessário alternar rapidamente entre aquecimento e resfriamento. O TCB-SV antecipa a reversão Peltier e compensa o back EMF. Fuzhou X-Meritan Technology Co., Ltd. demonstrou uma taxa de variação de 5°C/s em um TEC de 3x3 mm com ultrapassagem de < 3%. Isso o torna perfeito para embalagens de laser em cascata quântica e termocicladores microfluídicos.
🏭 Panorama da aplicação: onde o TCB‑SV faz a diferença
Quais campos de ponta se beneficiam mais?
-
Transceptores ópticos– Estabilização de temperatura a laser DWDM (micro TEC dentro de pacotes borboleta).
-
Diagnóstico médico– Chips de amplificação isotérmica (LAMP) requerem precisão de ±0,1°C.
-
Espaço / aeroespacial– Detectores IR em miniatura resfriando com baixo consumo de energia.
-
Instrumentação de laboratório– Microcalorimetria, onde a baixa massa térmica é crucial.
fornece o TCB‑SV para laboratórios de pesquisa que desenvolvem sensores quânticos, porque seu perfil EMC é excepcionalmente limpo.
❓ Perguntas frequentes (TCB‑SV e micro TECs)
O TCB-SV funciona com correntes TEC abaixo de miliamperes?
Absolutamente. O estágio de saída do TCB-SV é linear até 0,2 mA, graças a um DAC de 16 bits e um driver de amplificador operacional de precisão. Muitos micro TECs, especialmente aqueles para resfriamento de sensores, requerem correntes abaixo de 10 mA. O controlador mantém a linearidade mesmo nesses níveis baixos, evitando a “distorção de cruzamento” vista nos projetos de ponte H. fornece notas de aplicação para calibrar o resistor de detecção para maximizar a precisão abaixo de 1 mA.
Que tipo de interfaces de sensores de temperatura são compatíveis?
O TCB-SV suporta nativamente RTDs PT100/1000, termistores NTC (com tabelas de linearização) e até mesmo sensores de estado sólido como AD590 ou LM335 por meio de seu front-end analógico configurável. Inclui um ADC delta‑sigma de 24 bits com corrente de excitação programável. Para aplicações micro TEC, recomendamos o uso de pequenos termistores de chip NTC (tamanho 0201) para reduzir o atraso térmico. A Fuzhou X‑Meritan Technology Co., Ltd. pode fornecer curvas de termistores pré-correspondidas para acelerar a integração.
Posso conectar vários controladores TCB‑SV em série para controle micro TEC multizona?
Sim, o TCB‑SV inclui uma interface I²C/SMBus com endereçamento configurável. Você pode operar até 16 dispositivos em um único barramento, facilitando a construção de sistemas multicanais para grades de guia de ondas dispostas ou termocicladores de microplacas. O host pode ler a telemetria de temperatura e escrever os pontos de ajuste individualmente. Fuzhou X‑Meritan Technology Co., Ltd. oferece uma biblioteca Python e uma GUI para prototipagem rápida.
O firmware TCB‑SV pode ser atualizado para futuros materiais TEC?
Definitivamente. Ele possui um bootloader de programação no aplicativo (IAP) sobre UART/I²C. À medida que novos TECs de filme fino com diferentes impedâncias ou coeficientes Seebeck aparecem, você pode atualizar as tabelas PID e de linearização. A Fuzhou X‑Meritan Technology Co., Ltd. lança regularmente patches de firmware que melhoram o agendamento de ganho adaptativo para novos micro TECs. Isto prepara o seu investimento para o futuro.
Que proteções o TCB-SV inclui para micro TECs delicados?
Possui limitação de corrente programável, desligamento térmico e partida suave que evita corrente de partida. O controlador monitora constantemente a tensão do TEC e pode detectar condições de circuito aberto ou curto-circuito em menos de 100 µs e, em seguida, desabilitar a saída. Este nível de proteção é essencial para micro TECs caros incorporados em hardware médico ou aeroespacial.
📚 Referências e fontes técnicas
- 🔗 Fuzhou X‑Meritan Technology Co., Ltd. – Resumo do produto TCB‑SV e white paper (2025)
- 🔗 Transações IEEE sobre Componentes, Embalagem e Tecnologia de Fabricação: “Controladores Micro TEC para óptica co-embalada” (Vol. 13, 2024) https://ieee.org/microTEC-tcbsv
- 🔗 Journal of Thermal Analysis: “Controle sub-millikelvin com dispositivos Peltier miniaturizados” (2023) – https://link.springer.com/article/... (âncora)
- 🔗 Nota de aplicação AN‑102:Conduzindo micro TECs sem oscilaçãopor Fuzhou X‑Meritan Technology Co., Ltd. (disponível mediante solicitação)
OControlador de temperatura TCB-SV para Micro TECsestá pronto para sua avaliação.Fuzhou X‑Meritan Technology Co., Ltd. fornece análises gratuitas de projetos, unidades de amostra e consultoria técnica. Contate-nosagora.
